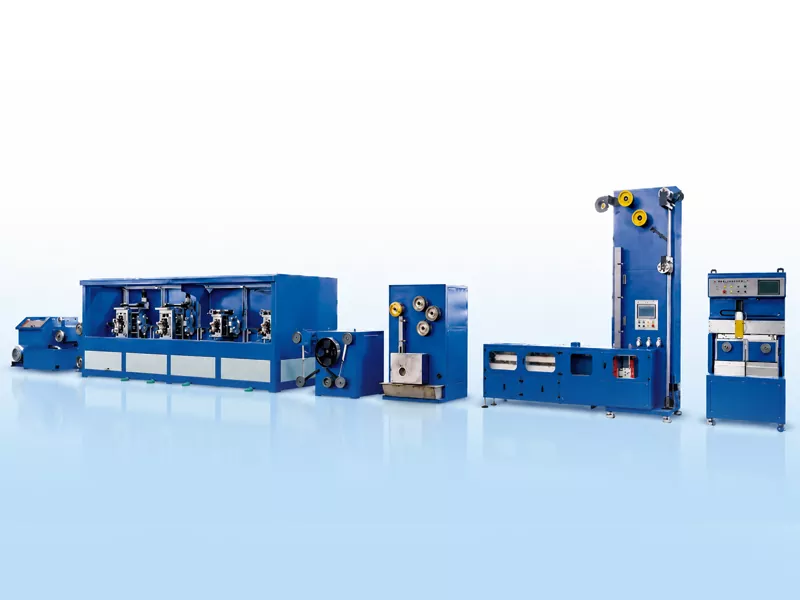

PV Busbar Ribbon Produktada Linio

GRM PV Busbar Ribbon Production Line estas desegnita por senĉese prilabori TU1-senoksigenan kupran rondan drato en altprecizecan stan-tegitan platan konduktan rubandon. La linio taŭgas por PV interkonekta rubando, busbar rubando, kaj reflekta busbar rubando produktado.
La kompleta linio integras draton, precizecan ruladon, kontinuan kalson, flutraktadon, varmegan stanan tegaĵon kaj aŭtomatan prenon. Ĝi helpas PV-rubando-fabrikistojn kontroli larĝon kaj dikecprecizecon, stanan tegkvaliton, strian rektecon kaj volviĝantan konsistencon.
La GRM busbar rubando produktserio estas proksimume 26 m longa kaj 3 m larĝa, kun totala liniopezo de proksimume 14 tunoj. La dezajnrapideco povas atingi ĝis 150 m/min, depende de kupra drato grandeco, finita rubando dimensioj, stanado rapideco, kaj preno-metodo. Sub tipaj produktadkondiĉoj, la monata produktado povas atingi proksimume 60-80 tunojn.

Sendu Demandon

Priskribo de la produkto

De Kupra Drato ĝis Finita Busbar Ribbon

La PV Busbar Ribbon Production Line ĉefe uzas kupran draton kiel la kruda materialo. La drato unue estas tirita al la bezonata diametro por rulado, kaj tiam formita en platan rubandon per plurstanda precizeca rulado. Post ruliĝo, la kupra strio pasas tra kontinua kalciado por ĝustigi siajn mekanikajn ecojn, sekvitajn de flutraktado kaj varmega stana tegaĵo. Finfine, la preta rubando estas bobenita per la aŭtomata prensistemo sur bobenojn aŭ krespojn.

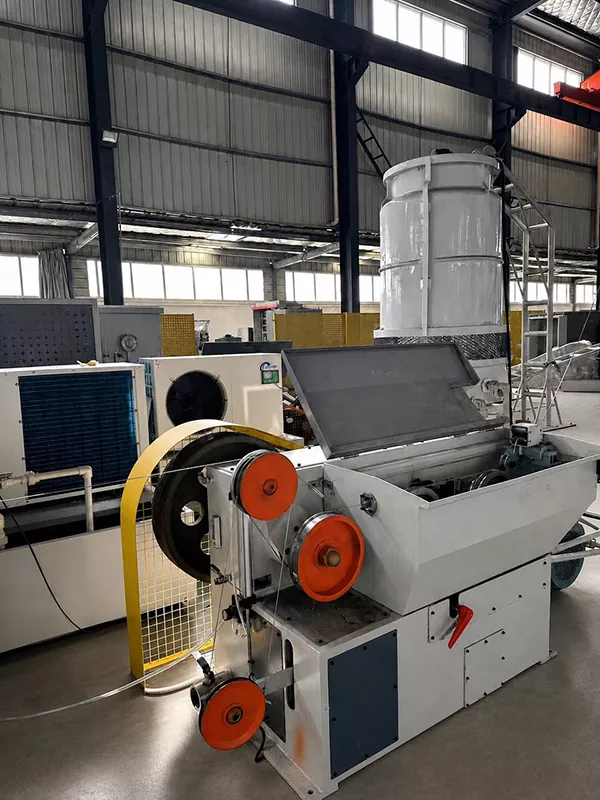

Desegna Maŝino

La kupra drato estas tirita tra ĵetkuboj al diametro de 2,6-3,0 mm, preta por ruliĝi.

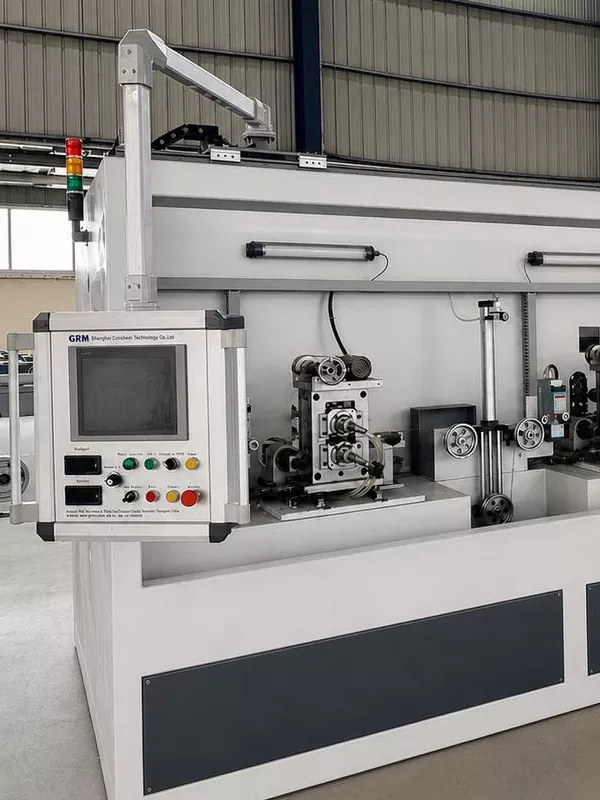

4 Rulo Stando

La ronda kupra drato estas rulita en platan rubandon, kun kontrolita larĝo kaj dikeco precizeco.

Kolekti

Kurtcirkvita kalciado estas uzata kun inerta gasa protekto kaj cirkulanta akvomalvarmigo por plibonigi la mekanikajn ecojn de la kupra rubando.

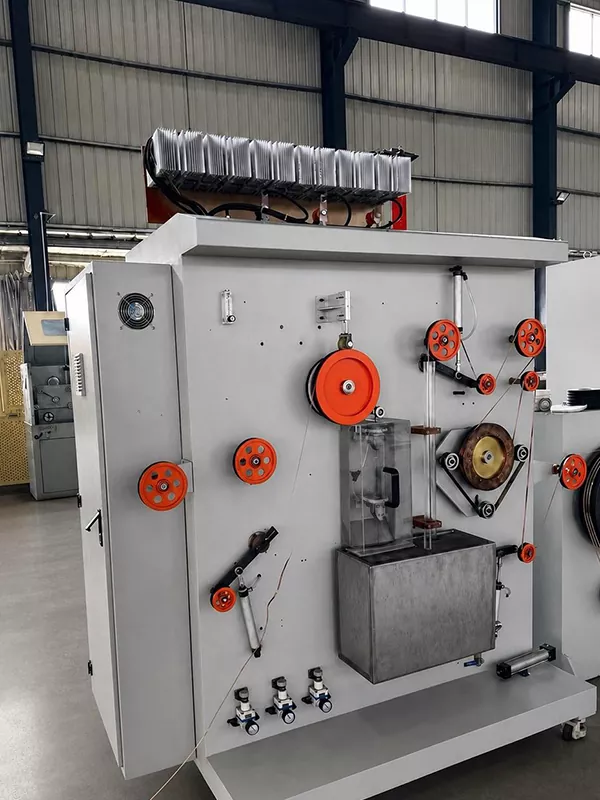

Stana Tegaĵo

Varma trempa stana tegaĵo estas uzata. Aertranĉiloj kontrolas la stanan tavoldikecon, kaj malvarmigantaj ventoliloj helpas stabiligi la surfacan kvaliton. Unuflanka stana tega dikeco: 0,01-0,025 mm.

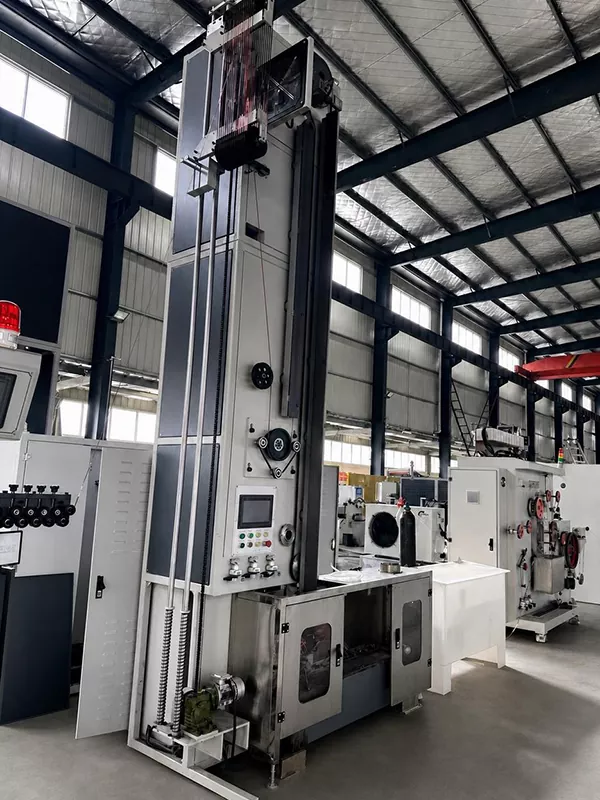

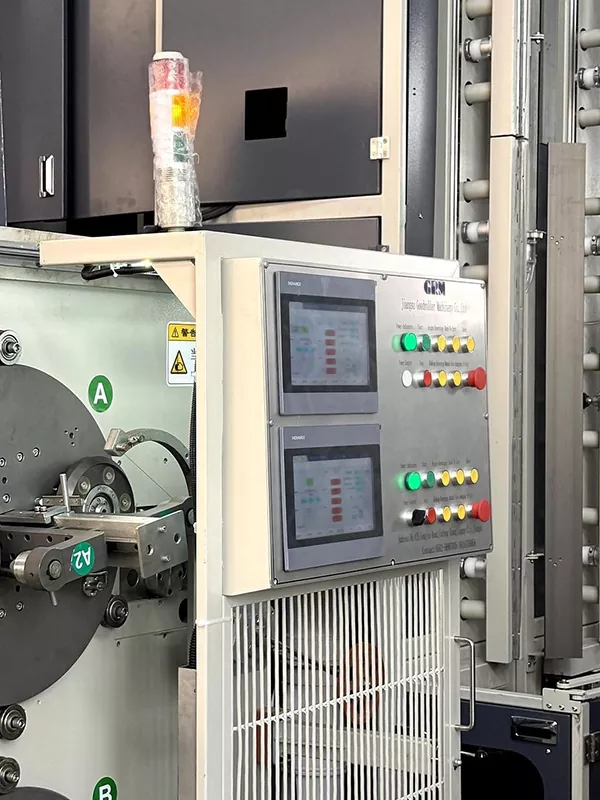

Aŭtomata Bobeno Ŝanĝo

Laŭvolaj funkcioj inkluzivas servo-trapasadon, aŭtomatan bobenŝanĝon, aŭtomatan tranĉadon kaj aŭtomatan bendon.

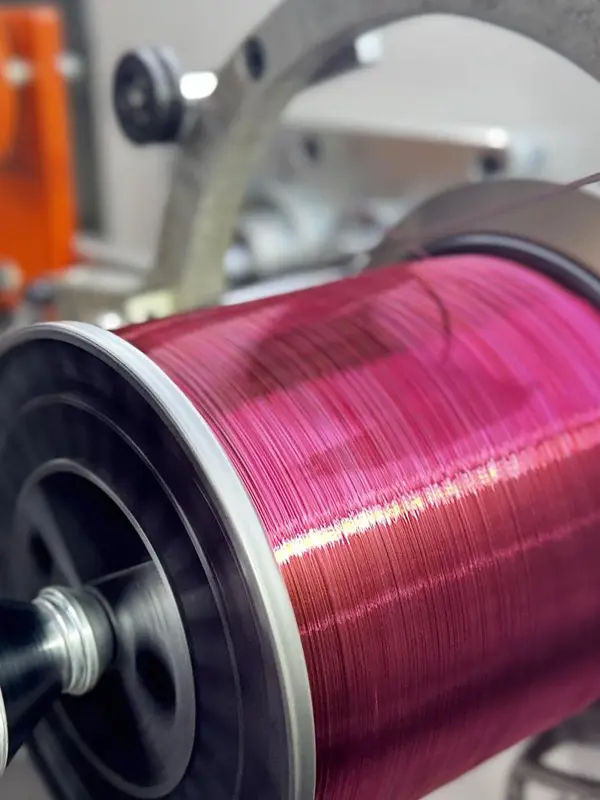

Preciza Prenado

Bobenvolvaĵo: ĝis 30 kg.

Bobeno de krespo: laŭvola 1-2 kg.

R&D kaj Patentoj

Ekde 2015, GRM daŭre evoluigis produktan ekipaĵon por PV-interkonektrubando kaj busbarrubando. La firmao akiris multoblajn teknikajn patentojn rilatajn al precizeca rulado, produktlinia integriĝo kaj PV-rubando-produktadprocezoj.

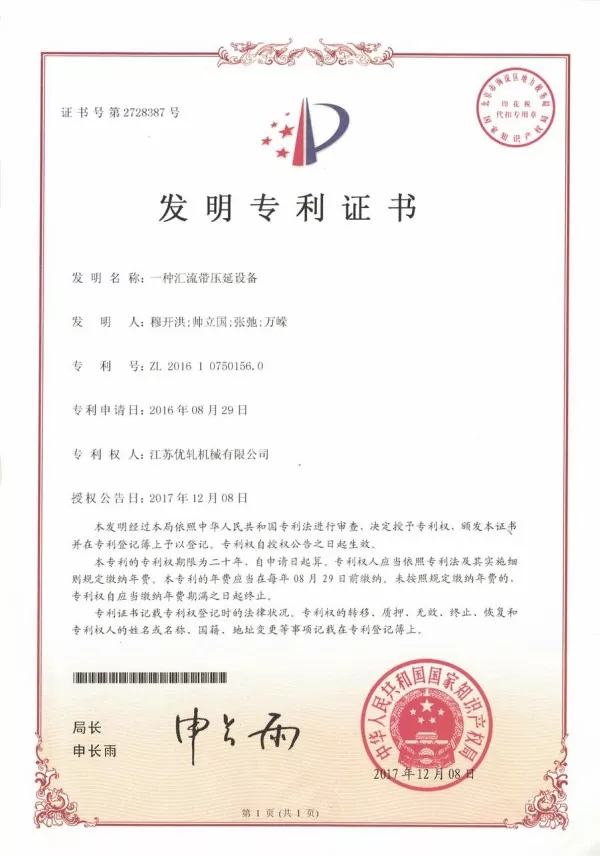

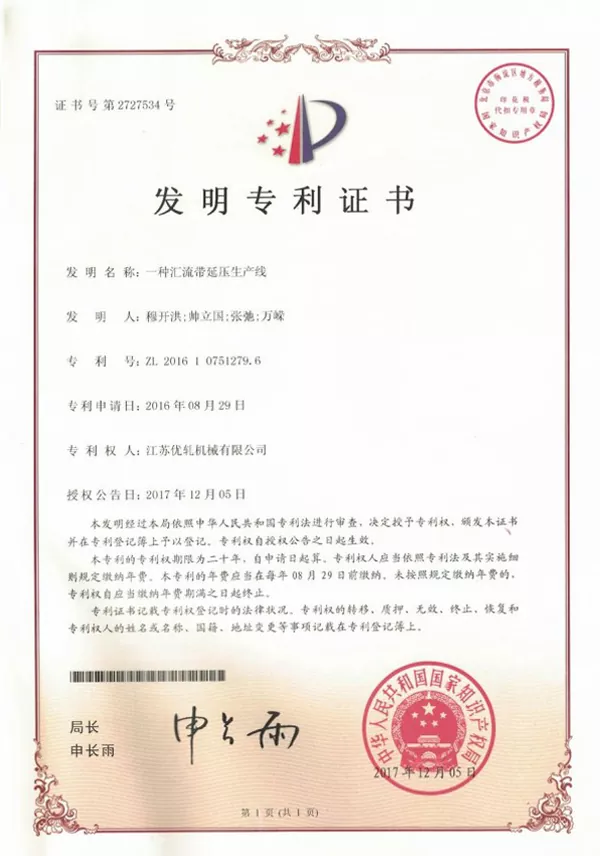

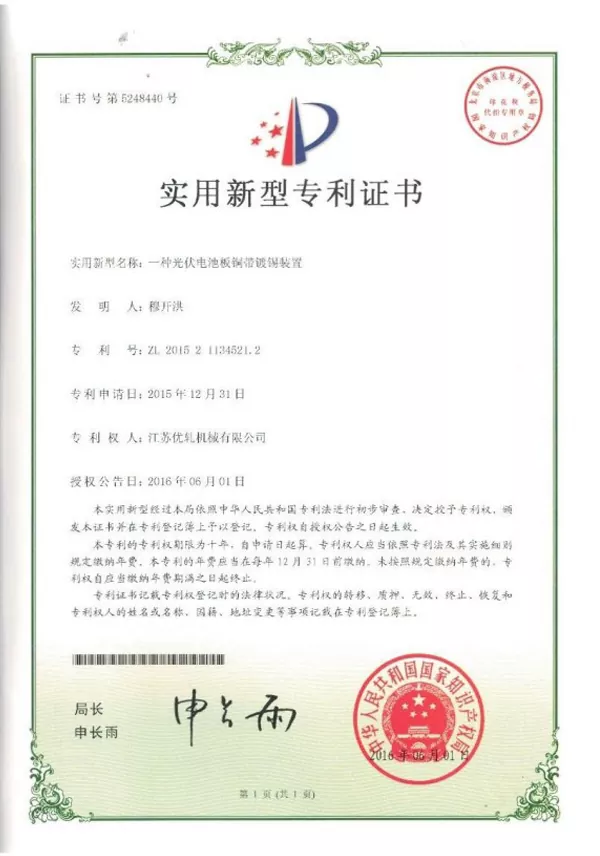

GRM Patentitaj Teknologioj por PV Ribbon Manufacturing Equipment

Ŝlosilaj Trajtoj

Kontinua produktado de kupra drato-enigo al finita stan-tegita busbar-rubando-produktado.
Plibonigita dimensia konsistenco, tegaĵo-unuformeco kaj volvaĵkvalito.
Tensa kunordigo kaj aŭtomata preno helpas redukti produktadinterrompojn kaj manan intervenon.
Subtenas kaj norman busbarrubandon kaj reflektan busbarrubandon produktadon por malsamaj PV-modulaj materialaj postuloj.
Provizas PV-rubando-fabrikistojn per integra produktadsolvo fokusita al proceza kontrolo, produkta konsistenco kaj produktada efikeco.

Oftaj Demandoj

1.Kio estas la gamo de grandeco de finita produkto?

Finita larĝo: 3-8 mm.

Finita dikeco: 0,2-0,4 mm.

2.Kio estas la toleremo kaj mekanikaj propraĵoj intervaloj?

Larĝtoleremo: ± 0,085 mm.

Toleremo de dikeco: ± 0,01 mm.

Streĉa forto: ≥260 MPa.

Rendemo: 90-130 MPa.

3.Kia stana tega metodo estas uzata?

La linio uzas varmegan stanan tegaĵon, kun plena priraportado ĉirkaŭ la rubando, inkluzive de ambaŭ flankaj randoj.

4.Kiel oni mezuras la larĝon kaj dikecon de la produkto?

La kvara stando de la kvar-standa rulmaŝino estas ekipita per du laseraj mezursistemoj, unu por larĝmezurado kaj unu por dikecmezurado. La mezurdatenoj povas esti montrataj sur la HMI.

5.Kiuj materialoj povas esti prilaboritaj?

La PV Busbar Ribbon Production Line estas ĉefe desegnita por TU1-libera oksigena kupra drato. Personigitaj agordoj povas esti provizitaj laŭ malsamaj kupraj alojoj, produktaj dimensioj kaj specialaj rubandoj.
