Kio Estas PV Ribbon kaj Kiel Ĝi Estas Produktita?

Kio estas PV-rubando, kaj kiel ĝi estas fabrikita?

PV Rubandoestas decida direktisto por nuna dissendo ene de kristalaj siliciaj fotovoltaecaj moduloj. Ĝi estas tipe farita de alt-konduktiveca kupra bazmaterialo kiu spertas ruliĝantajn, kalcigajn, kaj stan-tegan procezojn. Depende de ilia aplikiĝo, PV-rubandoj estas ĉefe klasifikitaj en interligrubandojn kaj busbarrubandojn.

Interligaj rubandoj ligas apudajn sunĉelojn, kondukante la fluon generitan de la ĉeloj al la ĉelŝnuro. Busbar-rubandoj, kiuj estas ĝenerale pli grandaj en grandeco, kolektas kurenton de la ĉelŝnuroj kaj direktas ĝin al la produktaĵterminaloj aŭ krucvojo de la modulo. Sekve, la dimensia precizeco, rekteco, tegaĵo unuformeco kaj mekanikaj propraĵoj de la rubando rekte influas la stabilecon de la lutado kaj la longtempa fidindeco de la modulo.

Kial Kupra Drato Devas Esti Rulita en Platan Rubandon?

Tradicia ronda kupra drato ne povas esti uzata rekte en PV-moduloj; ĝi postulas plastan deformadon por ŝanĝi sian sekcan formon, transformante la materialon de ronda profilo en platan strion kun preciza rilatumo larĝo-al-dikeco.

En rubandproduktado, la kerna funkcio de la ruliĝanta procezo estas ne nur "platigi la kupran draton", sed atingi stabilan larĝon, dikecon, randan kvaliton kaj platecon per kontrolita deformado. Fluktuoj en larĝo povas influi lutantan vicigon, malebena dikeco efikas al elektra rezisto-konsistenco, kaj malbona rekteco povas konduki al kurbiĝemaj neregulaĵoj kaj malstabila stana tegado en postaj paŝoj.

Tial, la PV-rubando ruliĝanta procezo postulas samtempan kontrolon de materiala deformado, streĉa kunordigo, dimensia inspektado kaj surfaca kvalito.

PV Rubando Manufacturing Process

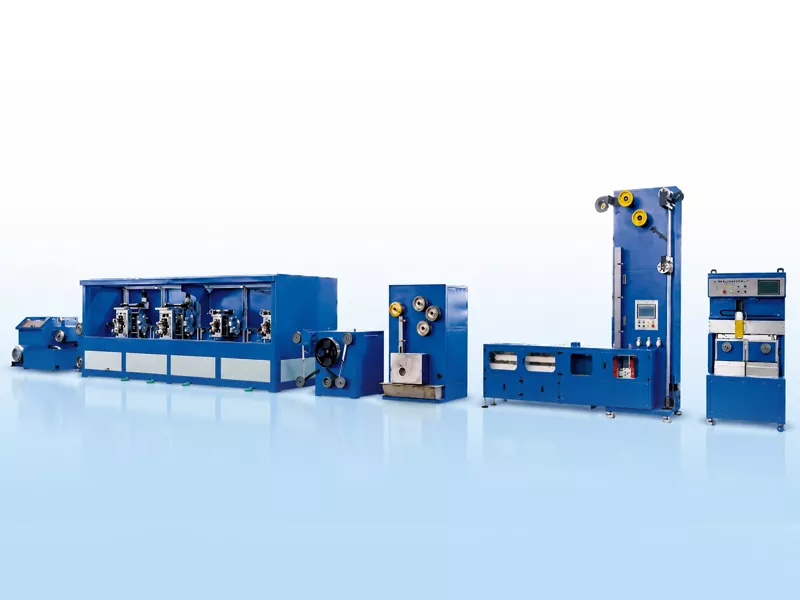

TipaPV-rubando-produktadliniouzas TU1-senoksigenan kupran draton kiel krudmaterialon. Per procezoj kiel plurstadia drato desegnita, precizeca rulado, kontinua kalciado, flutraktado, varmega stana tegaĵo kaj aŭtomata bobenado, ĝi atingas la kontinuan fabrikadon de plataj, stanaj konduktaj rubandoj el ronda kupra drato.

De Kupra Drato al PV Ribbon Manufacturing Process

Desegna Maŝino

4 Rulo Stando

Kolekti

Stana Tegaĵo

Aŭtomata Bobeno Ŝanĝo

Preciza Prenado

Ronda Kupra Drato → Dratdesegno → Precizeca Ruliĝo → Kolektado → Flua Traktado → Varmega Stana Teksaĵo → Aŭtomata Bobenado

Ŝlosilaj Produktado-Defioj

1. Kontrolo de Larĝo kaj Dikeco

La larĝo kaj dikeco de la rubando determinas la lutantan kontaktan areon, elektran rezistan konsistencon kaj la stabilecon de la modula aranĝo. Por larĝaj, maldikaj busbar-produktoj, eĉ negravaj fluktuoj dum rulado estas plifortigitaj en la postaj stanigaj kaj bobenaj stadioj.

2. Strip Flatness kaj Straightness

Stria plateco kaj rekteco influas la vojon dum stanplato, streĉa stabileco kaj kurbiĝemo. Malbona rekteco igas la strion vagi, kondukante al neegala volvaĵo aŭ malfunkcio por alĝustigoj en postaj procezoj.

3. Kolekti kaj Mekanikaj Propraĵoj

Ruligitaj kupraj strioj postulas kalson por alĝustigi siajn mekanikajn trajtojn. Nesufiĉa kalciado rezultigas troan malmolecon, kiu malhelpas postan lutado kaj streĉiĝo en la modulo; inverse, tro-rekalado povas endanĝerigi produktadstabilecon kaj dimensian konsistencon.

4. Stana Tega Unuformeco

Varm-trempa stanadado postulas kompletan priraportadon de la surfaco kaj randoj de la rubando. Tegaĵo kiu estas tro maldika difektas luteblon, dum tro dika tegaĵo pliigas materialan konsumon kaj povas influi dimensian konsistencon.

5. Sinua Konsistenco

Aŭtomata volvaĵo influas ne nur la aspekton de la produkto sed ankaŭ ĝian postan pakadon, transporton kaj uzadon. Faktoroj kiel streĉiĝokontrolo, servo-movitaj krucmekanismoj, kaj boben-ŝanĝaj metodoj determinas bobenan streĉecon kaj randparaleligon.

Kial Enreta Mezurado Gravas

En kontinua produktado, manaj punktaj kontroloj ne povas provizi ĝustatempajn rimarkojn pri larĝaj kaj dikecaj varioj okazantaj dum la ruliĝanta procezo. Reta lasera mezurado monitoras dimensiajn deviojn en reala tempo kaj nutras datumojn al la operaciista interfaco, ebligante al operatoroj ĝustigi procezajn parametrojn rapide.

Por PV-rubando-fabrikistoj, la valoro de interreta inspektado kuŝas ne nur en detektado de nekonformaj produktoj sed ankaŭ en minimumigo de variado de aro al aro kaj plibonigo de konsistenco dum kontinua produktado.

Tipa Produkta Gamo

Oftaj pretaj dimensioj por PV busbaroj varias de 3 ĝis 8 mm en larĝo kaj 0,2 ĝis 0,4 mm en dikeco. Specifaj postuloj pri dimensioj, toleremoj, stana tega dikeco kaj mekanikaj trajtoj estas determinitaj per moduldezajno, lutprocezoj kaj klientproduktaj normoj.

Konkludo

PV-rubando-fabrikado ne estas procezo implikanta ununuran ekipaĵon; prefere, ĝi estas kontinua, integra procezo konsistanta el drattreniado, ruliĝanta, kalciado, stan tegado, inspektado, kaj volvaĵo. Por la fabrikado de alt-efikecaj fotovoltaikaj moduloj, stabilaj rubando-dimensioj, bona rekteco, unuforma stana tegaĵo kaj kontroleblaj mekanikaj propraĵoj estas fundamentaj por certigi modulan lutkvaliton kaj longdaŭran fidindecon.
